M12 ao código 4 do adaptador D dos ethernet RJ45 à prova d'água
Adaptador Ethernet M12 para RJ45 Código D 4 pinos à prova d'água
Atualize sua conectividade industrial com nosso adaptador Ethernet M12 para RJ45 robusto
Descrição do produto
Adaptador Ethernet M12 para RJ45 Código D 4 Pinos à prova d'água é um adaptador projetado para o campo industrial, que é projetado para converter a interface do conector M12 padrão em RJ45 para suportar conexão Ethernet. Este produto possui função à prova d'água IP67, garantindo transmissão de dados estável e confiável em ambientes industriais adversos.
Características do conector Bulkhead M12 para RJ45 IP67
Tipo de conector M12
Código D, design de 4-pino, macho, garantindo conexão elétrica e mecânica confiável.
Tipo de conector RJ45
A interface Ethernet RJ45 padrão, à prova d'água IP67, pode ser travada no painel para garantir uma conexão estável.
Função à prova d'água
Atende ao padrão à prova d'água IP67, adequado para ambientes úmidos, empoeirados e outros ambientes agressivos.
Conector RJ45 instalado em campo
Os conectores RJ45 macho e fêmea são à prova d'água e podem atingir a função à prova d'água IP67 após a conexão. Se o seu RJ45 macho não for à prova d'água, use nosso conector RJ45 instalado no local, que também pode atingir a impermeabilização IP67.
Design à prova de poeira
Os conectores RJ45 macho e fêmea são à prova d'água e podem atingir a função à prova d'água IP67 após a conexão. Se o seu RJ45 macho não for à prova d'água, use nosso conector RJ45 instalado no local, que também pode atingir a impermeabilização IP67.
Conector RJ45 instalado em campo
Equipado com uma tampa contra poeira. Quando a interface RJ45 não está em uso, cobri-la com a tampa contra poeira pode prevenir eficazmente a entrada de poeira, água e outros detritos, protegendo a operação estável a longo prazo do conector.
Especificações
| Nome do produto | Conector Ethernet conectável em campo M12 macho com código D 4-polo para Ethernet RJ45 fêmea axial |
| Desenho nº. | PCM-HD-0089 |
| Extremidade do conector A | M12 |
| Contagem de pinos da extremidade A do conector | Conector RJ45, fêmea, IP67 à prova d'água |
| Nível de proteção | 4 Posição |
| Extremidade do conector B | RJ45 |
| Contagem de pinos da extremidade B do conector | 8 posição |
| Gênero | Masculino / Feminino |
| Codificação | Codificado D |
| Cor | Laranja |
| Classificação IP | IP67 |
| Classificação de tensão | 60 V CC |
| Corrente operacional por contato | máx. 2A |
| Taxa de transferência | Até 100 Mbit/s full duplex |
| Tipo de parafuso | O conector M12 adota um design de parafuso giratório; Conector RJ45 para montagem em painel, porca frontal |
| Categoria Ethernet | Gato 5e |
| Tipo de transmissão | Profinet, Ethernet, EtherCAT |
| Boné impermeável | 13/16"-28Tampa impermeável UNS RJ45 |
| Habitação | 13/16"-28Invólucro UNS RJ45, tipo de montagem, carcaça preta |
| Noz | 13/16"-28Porca HEX para montagem em painel UNS, preta PA66 |
| Anel de vedação | Selo de silicone preto |
| Contato | Banhado a ouro |
Aplicações
Sistema de automação industrial
O conector de passagem do gabinete de controle M12 a RJ45 pode ser usado para transmissão confiável de dados de equipamentos de automação industrial e sistemas de controle.
Robótica
Os conectores Ethernet codificados M12 D suportam conexão de rede de robôs, AGVs e veículos guiados automaticamente.
Rede de sensores
O M12 Lead-through para gabinete de controle é adequado para coleta e transmissão de dados de vários sensores e equipamentos de monitoramento.
Sistema de monitoramento remoto
O conector Bulkhead M12 para RJ45 IP67 fornece uma solução de conexão estável em monitoramento remoto e transmissão de dados.
Conteúdo do pacote
Adaptador IP67 à prova d'água M12 para RJ45
Converte uma interface de pino 8-de código A M12 em um conector RJ45 padrão, suportando interconexão flexível de dispositivos e expansão de rede.
Conector RJ45 instalável em campo à prova d'água
Converte um conector RJ45 existente não à prova d’água em um conector à prova d’água, obtendo vedação de nível67-IP por meio de um conector de painel fêmea, adequado para uso de longo prazo em ambientes agressivos.

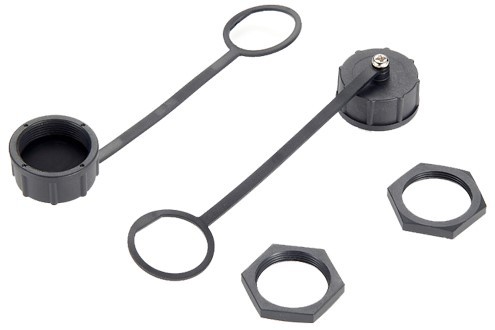

Tampa à prova de poeira
Usado para proteger portas Ethernet RJ45 não utilizadas, evitando efetivamente a entrada de poeira, água e outros detritos e prolongando a vida útil e a estabilidade do conector.
Parâmetros da série de adaptadores M12-RJ45
| Como fabricante profissional de cabos e adaptadores para automação industrial, oferecemos uma linha completa de adaptadores M12 a RJ45 com até 18 produtos. Cobrindo configurações de pino de código A 8-, pino de código D 4- e pino de código X 8-, nosso design de plugue M12 inclui soluções para fácil instalação de painel de rosca fixa e designs de parafuso giratório para necessidades de instalação flexíveis . Ao mesmo tempo, nossos plugues RJ45 não fornecem apenas soluções de conexão comuns, mas também plugues RJ45 à prova d'água IP67 para garantir confiabilidade e durabilidade em vários ambientes industriais. |
| produtos |
 |
 |
 |
 |
| Desenho nº. | PCM-HD-0088 | PCM-HD-0089 | PCM-HD-0090 | PCM-0666 |
| Conector 1 | Conector M12 | Conector M12 | Conector M12 | Conector M12 |
| Codificação | Um código | código d | código x | Código X |
| Número PIN | 8 | 4 | 8 | 8 |
| gênero | Macho | Macho | Macho | Macho |
| Conector 2 | Conector RJ45 | Conector RJ45 | Conector RJ45 | Conector RJ45 |
| Gênero | fêmea | fêmea | fêmea | fêmea |
| Características | Plugue RJ45 com design à prova d'água e à prova de poeira | Plugue RJ45 com design à prova d'água e à prova de poeira | Plugue RJ45 com design à prova d'água e à prova de poeira |
O design do 90-grau é adequado para espaços limitados; ou quando quiser mudar a direção da saída do cabo de rede. |
Sobre nós
A Premier Cable é especializada na produção de cabos com conectores circulares. Nossa série de adaptadores Ethernet M12 para RJ45 é conhecida por seu excelente design e ampla compatibilidade, e é especialmente construída para atender às necessidades de vários ambientes industriais complexos. Se você precisa de um plugue M12 conectado com segurança ao painel ou de um conector M12 com design de parafuso giratório, nossos produtos podem lidar com isso com facilidade. Para a interface RJ45, oferecemos múltiplas opções à prova d’água e não à prova d’água para se adaptar a diferentes cenários de aplicação, garantindo conectividade confiável em diversos ambientes.
Além disso, nossa linha de adaptadores Ethernet M12 a RJ45 suporta vários protocolos de comunicação industrial, incluindo PROFIBUS, Profinet, CAN Bus, CANopen, Interbus e DeviceNet, cobrindo uma variedade de aplicações, desde automação de fábrica até controle de máquinas pesadas. Seja exposto a alta vibração, alta umidade ou outras condições operacionais exigentes, os adaptadores Ethernet M12 para RJ45 da Premier Cable oferecem desempenho estável e durabilidade excepcional, tornando-os ideais para conexões de rede industrial.
