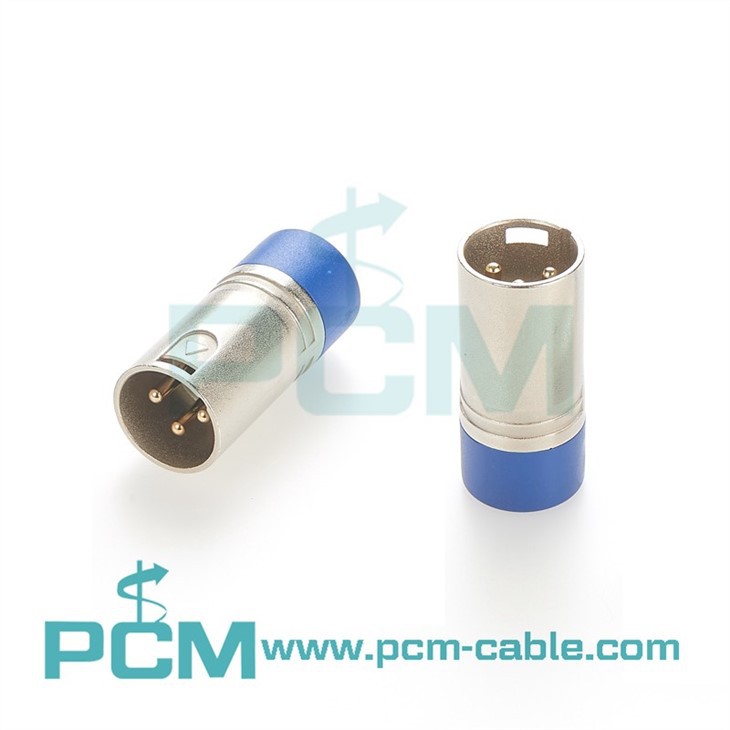

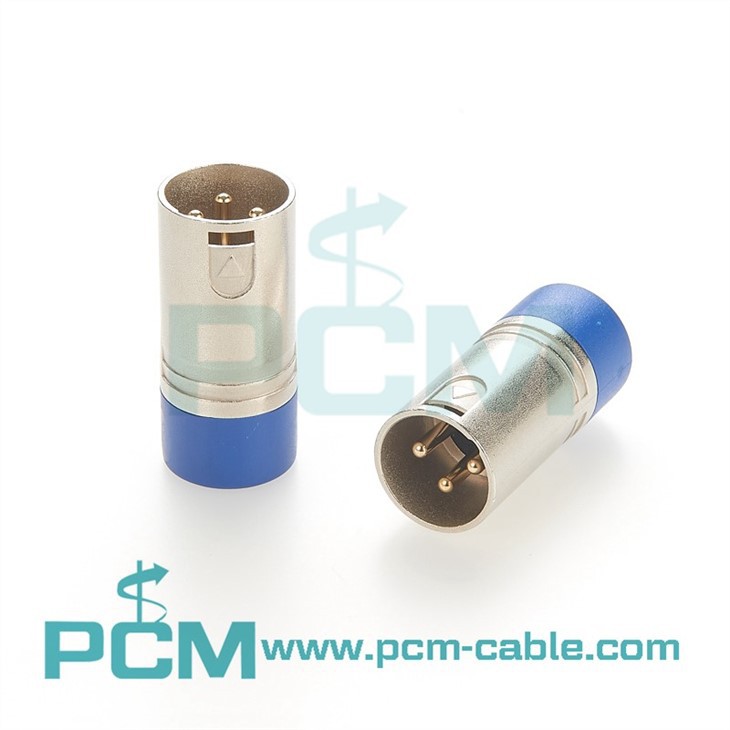

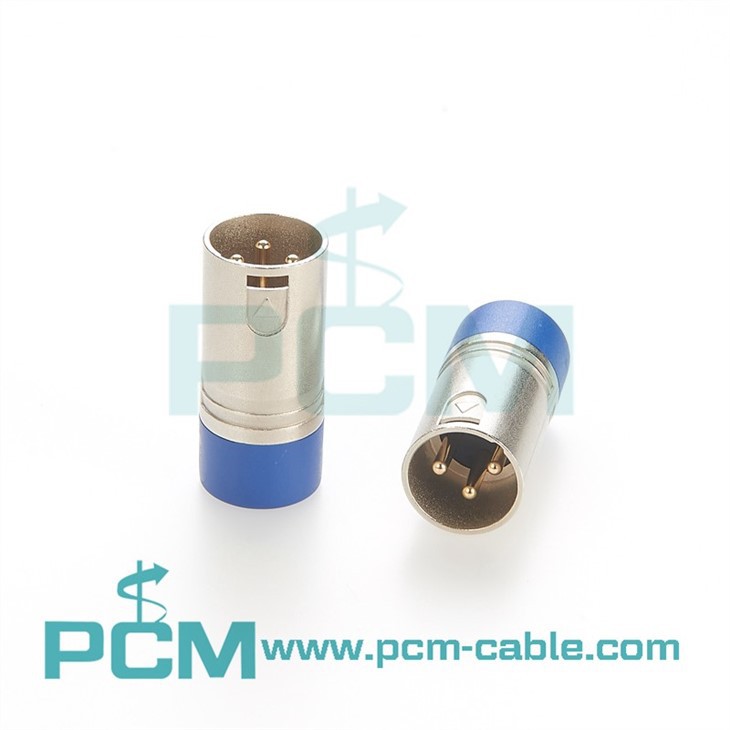

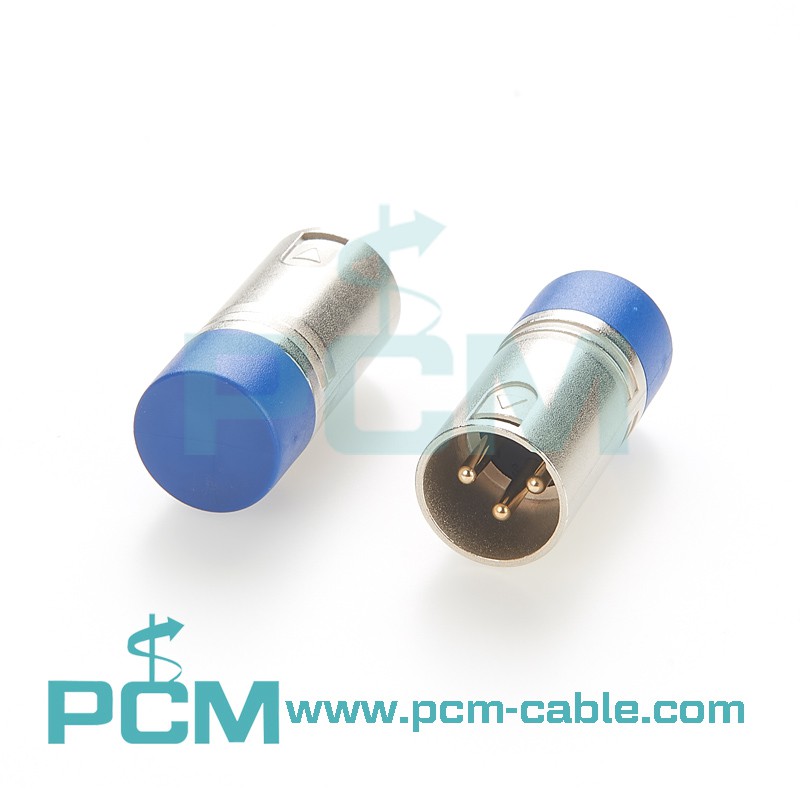

Resistor de terminação DMX de 3 pinos



Descrição



O resistor de terminação DMX de 3-pino é um resistor de terminação para sistemas de controle DMX, geralmente 120 Ω (110 Ω opcional). Ele pode ser conectado no último canal ou no último dispositivo de um dispositivo DMX para ajudar a manter a estabilidade do sinal e reduzir a interferência do sinal.



Especificações



Nome do produto	3-Conector macho XLR de pino com resistor de 120 Ohms para terminação de cadeia DMX
DWG Não.	PCM-0475
Valor do resistor	110Ω, 120Ω ou personalizado
Interface	3Pin XLR/DMX (5-Pin também está disponível)
Uso	Adequado para sistema de controle DMX de 3-pinos
Características	Tamanho compacto, fácil de instalar





Aplicações



O terminador XLR3M 3-Pin DMX-512 é adequado para diversas aplicações que exigem o uso de sinais de controle DMX, como iluminação de palco, áudio, luzes LED, etc.



• Terminando o link do sinal DMX:Quando nenhum dispositivo está conectado ao final do link de sinal DMX, um terminador precisa ser usado para terminar o sinal. Os terminadores ajudam a absorver a resistência e os reflexos no final de um sinal, evitando que ele volte para a linha, causando interferência no sinal e erros de dados.



• Melhore a estabilidade e a confiabilidade do sinal: Usar um terminador DMX pode garantir uma transmissão estável de sinais DMX em todo o link. Especialmente em redes DMX complexas ou de longa distância, os terminadores podem reduzir significativamente a atenuação e a interferência do sinal.



• Cumpra os requisitos do padrão DMX: De acordo com as especificações do sistema de controle DMX, um terminador deve ser instalado no final de cada link de sinal DMX. Esta é uma etapa crítica para garantir a operação adequada do sistema e evitar problemas de sinal.



• Adequado para iluminação de palco e sistemas de controle: Na iluminação de palco, controle de luz de filmes e televisão, iluminação arquitetônica e outras aplicações que exigem controle DMX preciso, o terminal é uma parte importante para garantir efeitos de iluminação e precisão de cores.





Usar método



1. Determine o último canal ou a última posição do dispositivo DMX.
2. Insira o terminador DMX nessa posição e certifique-se de que a conexão esteja firme.
3. Comece a usar o sistema de controle DMX e verifique se o sinal está estável.



Perguntas frequentes



P: Como escolho um resistor de terminação?

R: A escolha de um resistor de terminação depende da aplicação específica e do sinal que está sendo transmitido. Aqui estão as diretrizes gerais:



1. Determine a impedância característica da linha de transmissão. Esta é a impedância que o sinal “vê” à medida que percorre a linha e geralmente está na faixa de 50 a 120 ohms para a maioria das aplicações.



2. Escolha um resistor de terminação que corresponda à impedância característica da linha de transmissão. Isto ajuda a reduzir as reflexões do sinal e garante que o sinal chegue ao destino pretendido sem distorção.



3. Se a linha de transmissão for longa, pode ser necessário adicionar resistores adicionais em pontos intermediários para manter a qualidade do sinal. Cada resistor deve corresponder à impedância da linha de transmissão.



4. Se o sinal for de alta frequência, escolha um resistor com valor de capacitância baixo para minimizar quaisquer efeitos parasitas. Você também pode precisar usar uma rede de terminação que inclua capacitores e indutores para melhorar a qualidade do sinal.



5. Se o sinal for de alta potência, escolha um resistor que possa suportar o nível de potência sem superaquecimento. Você também pode precisar usar vários resistores em paralelo para distribuir a energia uniformemente.







Premier Cable é um fabricante profissional de conectores, cabos e chicotes elétricos, comprometido em fornecer aos clientes soluções de alta qualidade. Temos uma série abrangente de resistores terminais, que são amplamente utilizados em iluminação de palco, equipamentos de áudio e luzes LED. Nossos produtos incluem resistores de terminal DMX XLR de 3-pinos, resistores de terminal DMX XLR de {2}}pinos e resistores de terminal RJ45 DMX, com valores de resistência regulares de 120 ohms ou 110 ohms. Ao mesmo tempo, podemos personalizar com flexibilidade diferentes valores de resistência e quantidades de resistores de acordo com as necessidades do cliente para garantir que as necessidades de vários cenários de aplicação profissional sejam atendidas.
