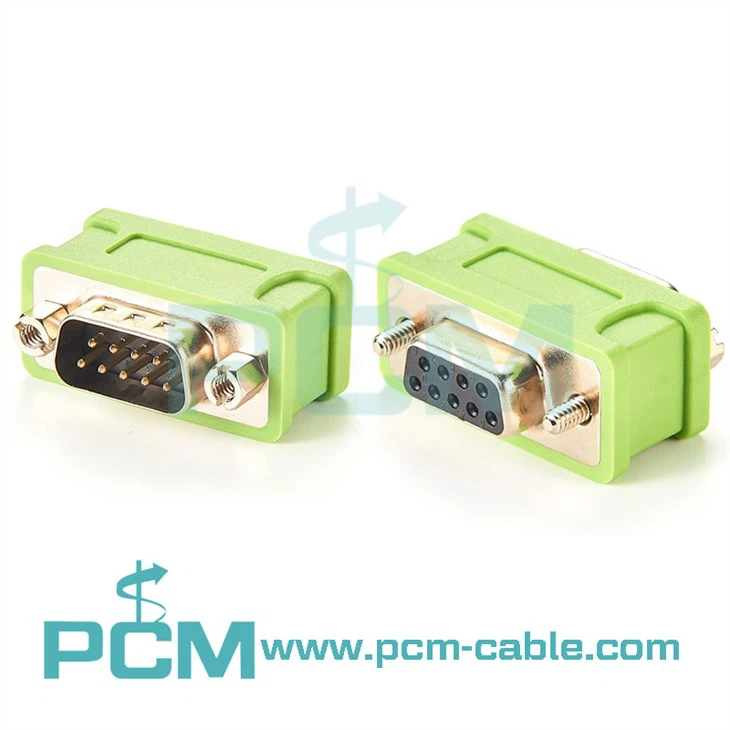

Adaptador de barramento CAN com D-Sub de 9 pinos

Para melhores resultados, a terminação do barramento CAN deve corresponder à impedância nominal do cabo, que é especificada como 120 ohms para ISO 11898-2 (CAN de alta velocidade). Portanto, o adaptador de terminal 120-ohm é considerado o padrão para barramento CAN.

O papel dos resistores de terminação

1. Melhore a capacidade anti-interferência, deixe o sinal de alta frequência e baixa energia desaparecer rapidamente

2. Certifique-se de que o barramento entre rapidamente no estado recessivo, para que a energia da capacitância parasita possa desaparecer mais rapidamente;

3. Melhore a qualidade do sinal e coloque-o em ambas as extremidades do barramento para reduzir a energia refletida.

Especificações e recursos

1. A precisão e a potência do resistor de 120 ohm são calculadas de acordo com a comunicação do chip CAN da TI, para que você possa usá-lo com confiança;

2. A definição de comunicação de CAN, o segundo pino é o sinal L e o sétimo pino é o sinal H. O resistor de 120 ohm entre o segundo pino e o sétimo pino é usado para filtrar a interferência de eco no final do barramento e garantir a integridade do protocolo de comunicação;

3. A aparência do produto é exatamente a mesma do DB9;

4. A interface macho-fêmea pode ser inserida diretamente na interface do pino DB9 no back-end da análise de barramento, sem alterar o cabo existente;

5. Os parafusos do DB9 podem ser removidos. Os parafusos são usados ​​para fixar as portas na linha de teste. Se for um teste de comunicação, é mais conveniente retirar os parafusos e inseri-los;
